Ký hiệu thông số kỹ thuật của các loại vòng bi

Thứ sáu - 13/11/2015 10:35
Khi bạn cần sử dụng vòng bi bạn cần phải biết các thông số kỹ thuật của nó để đạt được hiệu quả sử dụng cao nhất. Dưới đây chúng tôi xin cung cấp cho bạn các thông số và ý nghĩa đầy đủ của vòng bi

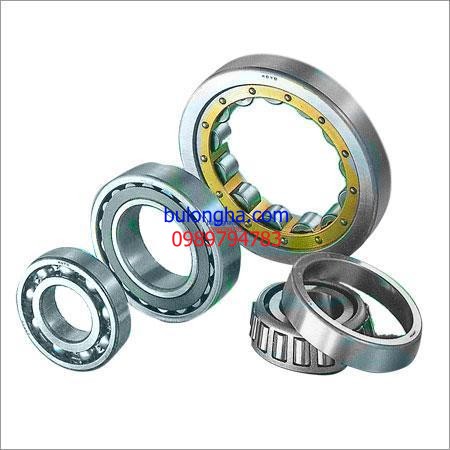

Ký hiệu thông số kỹ thuật của các loại vòng bi
Vòng bi có các loại thông số sau:

d : Đường kính trong
 D: đường kính ngoài

d2: đường kính mặt ngoài lớn nhất của ca trong

D2 : Đường kính mặt trong lớn nhất của ca ngoài

B: Độ dày

di : kích thước đường lăn ở ca trong

Di : kích thước đường lăn của ca ngoài

Vòng bi có các cỡ sau :

Bi siêu nhỏ : D<26mm bi="" nh="" 26="" d="" 60mm="" p="">

Bi nhỏ và vừa : 60<D<120mm bi="" l="" n="" v="" a="" 120="" d="" 200mm="" p="">

Bi lớn 200<D<440mm bi="" c="" t="" l="" n="" 440="" d="" 2000mm="" p="">

Bi hạng to và nặng D>2000mm

1. Ý nghĩa về kích thước:

- Hai con số sau cùng chỉ chỉ đường kính trong của vòng bi có từ 00-99 (20mm< D <5000mm)

- Ví dụ : vòng bi có ký hiệu 2315

Ta sẽ lấy trị số hai chữ số sau cùng x với 5 : Ta có 15x5 = 75mm

Có nghĩa là đường kính trong là 75mm (đường kính lỗ vòng bi)

 . Vòng bi 304

Trị số 4 x 5 = 20mm. Đường kính trong là 20mm

Như vậy từ 04 trở lên đều sẽ nhân với hệ số 5. Còn lại từ 04 trở xuống có ký hiệu đặc biệt.

00 : 10mm

01 : 12mm

02 : 15mm

03 : 17mm

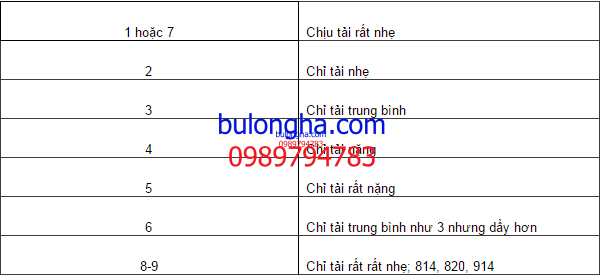

2. Ý nghĩa về chịu tải :

Con số thứ 3 từ phải sang trái:


y nghia ve chiu tai

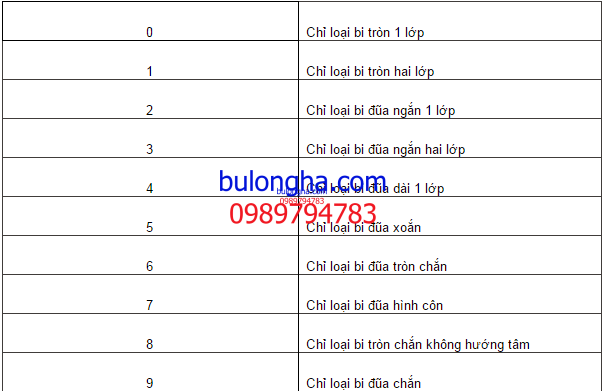

3. Ý nghĩa phân loại:

 Con số thứ tư từ phải sang trái chỉ loại vòng bi có từ 0-9


y nghi phan loai

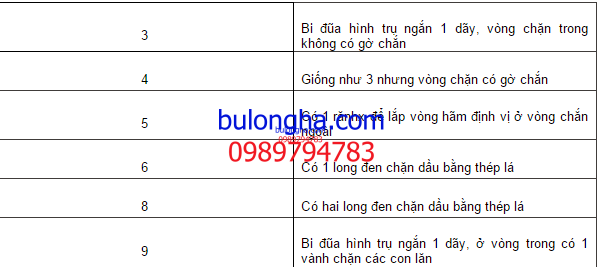

4. Ý nghĩa về kết cấu:

 Số thứ 5 từ phải sang trái


y nghia ve ket cau

Ví dụ đọc thông số của vòng bi có ký hiệu 60304

-          Đường kính vòng trong 04x5 = 20mm

-          Chịu tải trọng trung bình

-          Bi tròn một lớp

-          Có 1 long đen chặn dầu bằng thép lá

Chú ý : Đối với vòng bi chỉ có 3 số cuối thì số cuối cùng chỉ đường kính trong của vòng bi (D<20mm)

         Ví dụ : 678 thì d=8mm, chịu tải nhẹ, loại bi tròn chắn

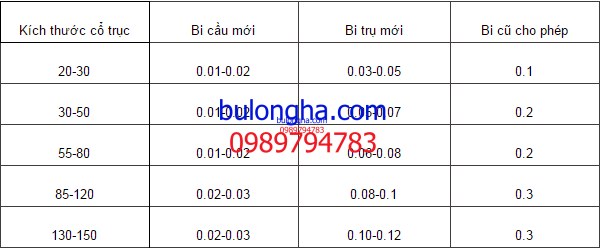

 5. Khe hở vòng bi :


khe ho vong bi

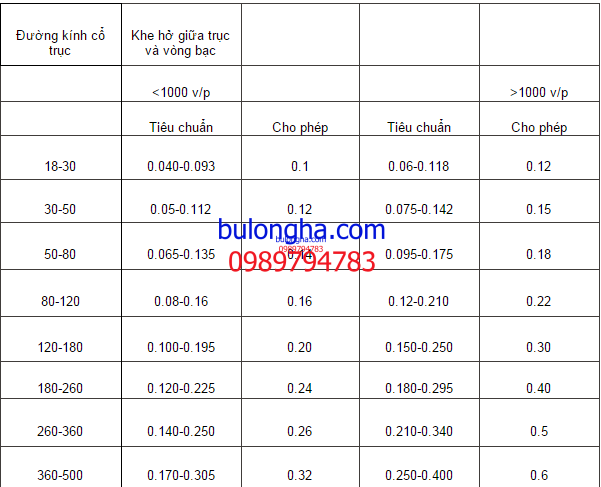

6. Khe hở bạc :
khe ho bac
